Как сделать чертеж в фотошопе

1 октября 2016 | Опубликовано в Уроки | 2 Комментариев »

В этом уроке мы научимся превращать фотографию в чертеж в синих цвета при помощи Adobe Photoshop.Если вы не любитель тратить долгие часы на создание подобных работ в оригинале это техника поможет «подделать» их, создав видимость рабочего чертежа. Мы используем фильтры, чтобы создать базовые линии с исходной фотографии, а затем добавим сетку и текстуры, чтобы сделать работу реалистичнее.

Результат

Откройте фотографию в Adobe Photoshop. Конкретно эта фотография находится в бесплатном доступе, и вы можете скачать ее здесь.

В меню выберите Image > Adjustments > Desaturate/Изображение>Коррекция>Обесцветить, чтобы сделать фотографию черно-белой.

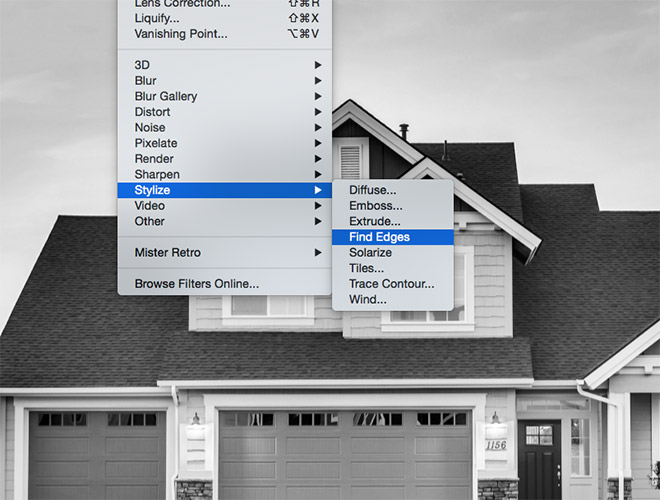

В меню выберите Filter > Stylize > Find Edges/Фильтр>Стилизация>Выделение краев, чтобы создать базовые линии чертежа.

Чертеж, который хотим эмитировать мы должен быть нарисован белым цветом на синей бумаге, поэтому в меню выберите Image > Adjustments > Invert/Изображение>Коррекция>Инвертировать, чтобы инвертировать цвета.

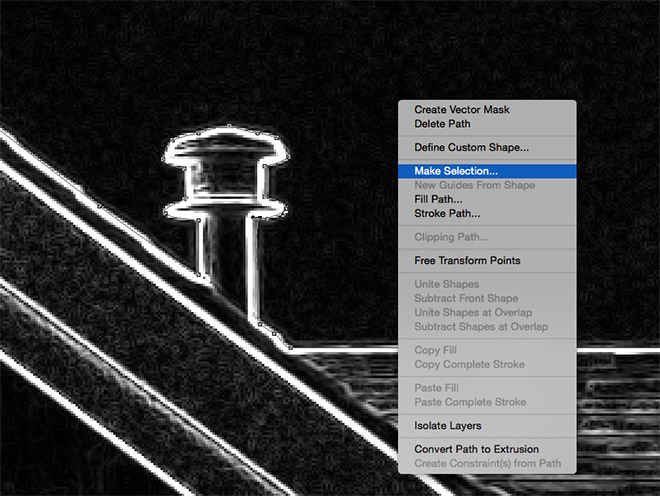

На фотографии чаще всего будут ненужные объекты, которые на чертеже нам ни к чему. Инструментом Pen/Перо обрисуйте дом (или ваш объект), включив только те части, которые хотите оставить. Затем кликните по контуру правой кнопкой и выберите Make Selection/Создать выделение.

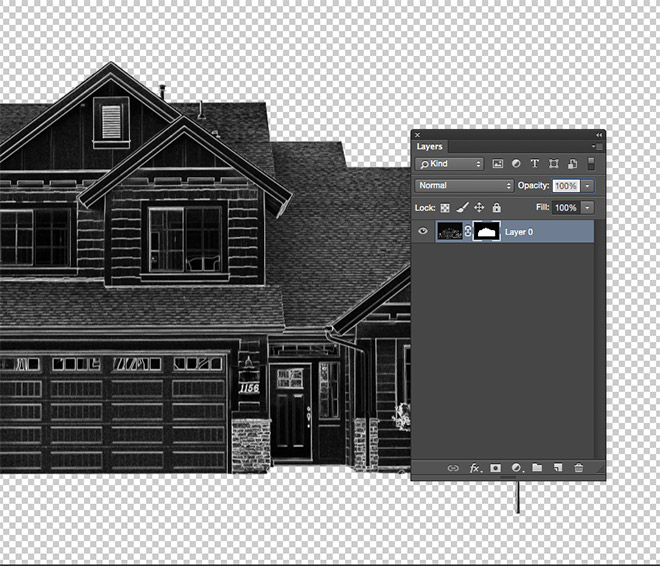

Не снимая выделения кликните по иконке Layer Mask/Маска слоя в нижней части палитры Layers/Слои. Так вы скроете все лишние детали, оставив только то, что находится внутри выделения.

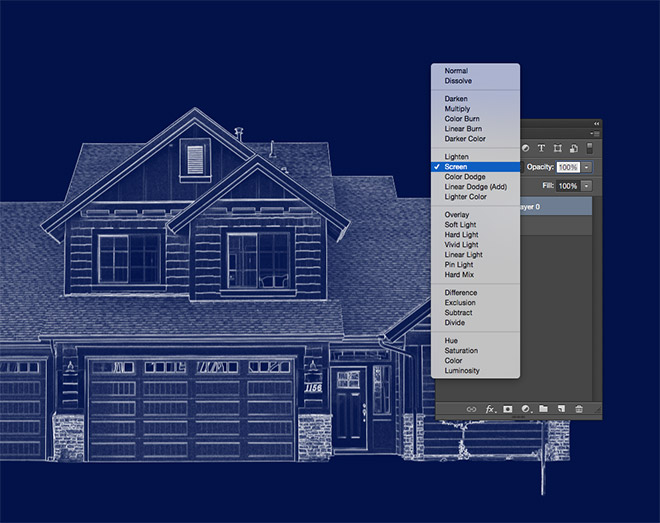

Создайте новый слой и перетащите его под слой с домом. Залейте этот новый слой темно-синим цветом #051340. Смените blending mode/режим наложения слоя с домом на Screen/Осветление. Так черный цвет этого слоя станет прозрачным.

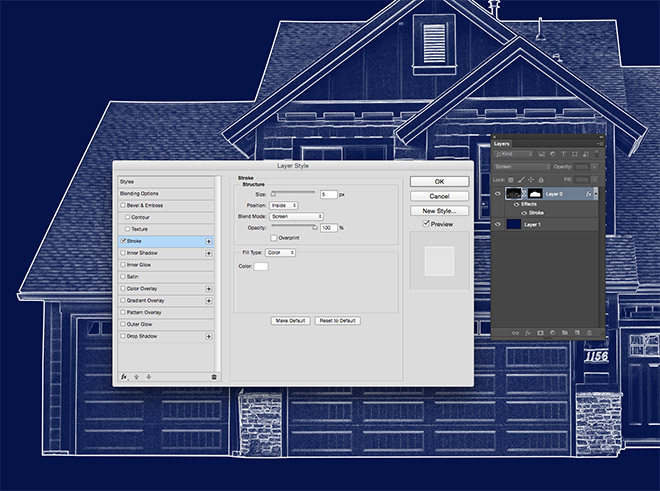

Кликните дважды по слою с домой, чтобы открыть стили слоя и выберите Stroke/Обводка. Укажите толщину обводки в 5px, положение — Inside/Внутри, режим наложения Screen/Осветление и 100% opacity/непрозрачности.

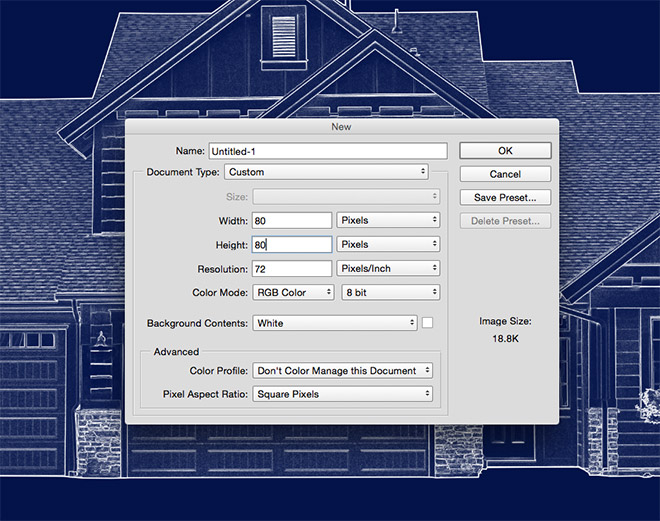

Теперь мы хотим добавить сетку. Для этого создадим паттерн. Создайте новый документ размером примерно 80x80px. Размер зависит от размера вашего документа.

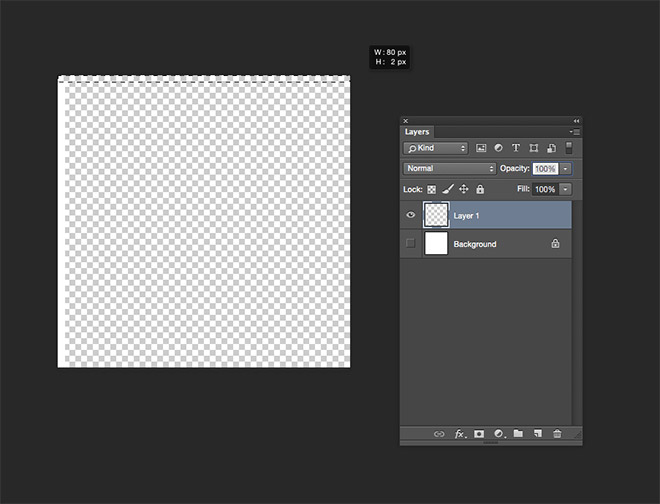

Создайте новый слой и отключите видимость фонового слоя. Инструментом marquee/прямоугольная область выделите тонкие длинные прямоугольники толщиной в 2px по верхнему и левому краям документа и залейте их белым цветом.

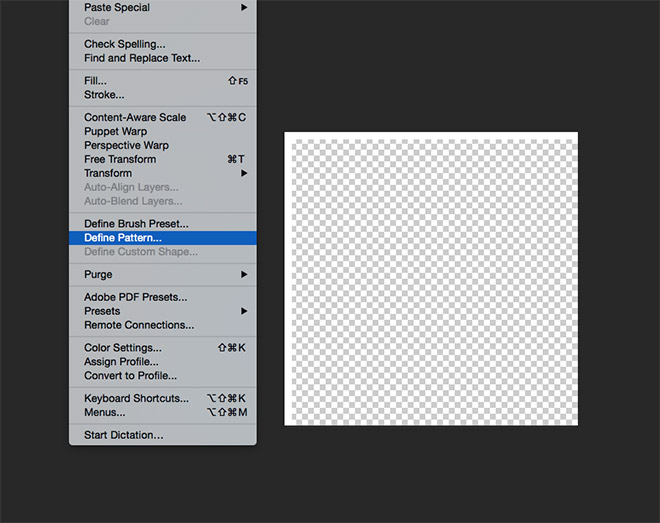

Нажмите CMD/Ctrl+D, чтобы снять выделение, затем в меню выберите Edit > Define Pattern/Редактировать>Определить узор. Назовите узор так, чтобы вы потом могли его легко опознать.

Читать еще:  Как сделать картинку прозрачной в paint

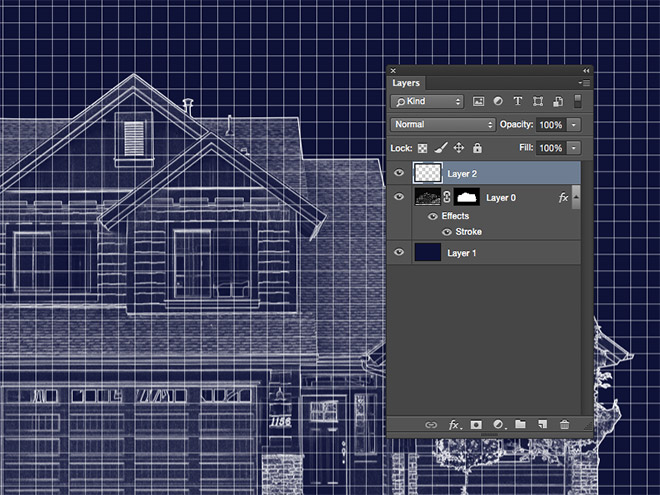

Закройте документ и вернитесь к нашему основному документу. Создайте новый слой и возьмите инструмент Fill/Заливка. В выпадающем меню в панели настроек выберите вариант заливки Pattern/Узор, затем выберите только что созданный нами паттерн. Кликните в любом месте документа, чтобы выполнить заливку.

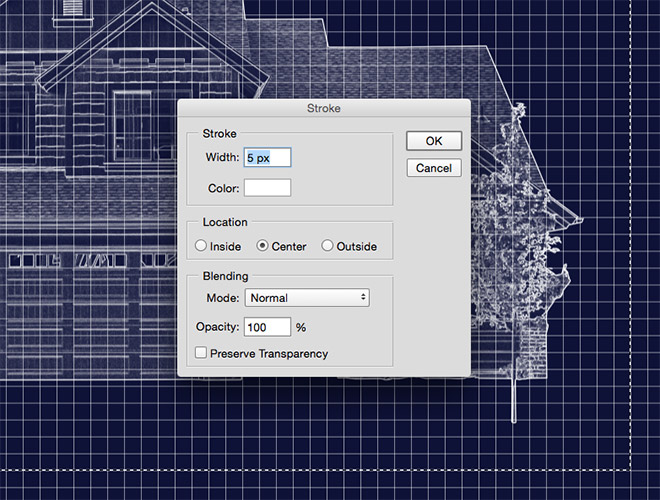

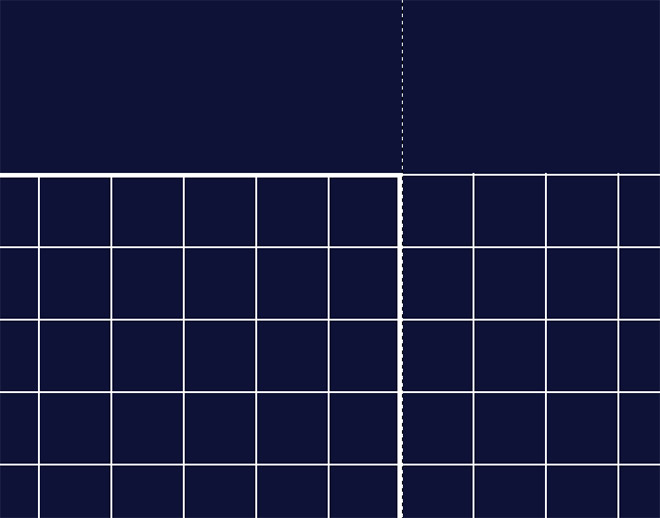

Инструментом marquee/прямоугольная область создайте выделение вокруг основной композиции по контуру клеточек. Кликните правой кнопкой и выберите Stroke/Обводка, затем укажите широту в 5px, белый цвет и положение Center/Центр.

Тем же инструментом выделите области снаружи от только что созданной нами рамки и нажмите delete, чтобы очистить их.

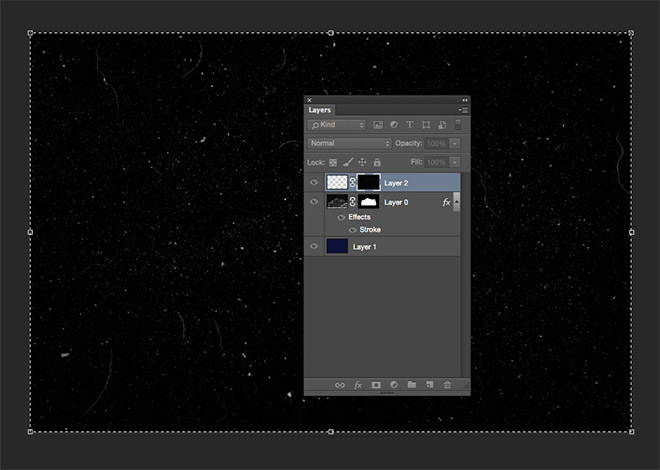

Укажите слою с сеткой маску. Удерживая ALT, кликните по маске, чтобы редактировать ее содержание. Скачайте и откройте одну из пыльных и поцарапанных текстур, затем вставьте ее в маску. Масштабируйте и поверните ее как необходимо.

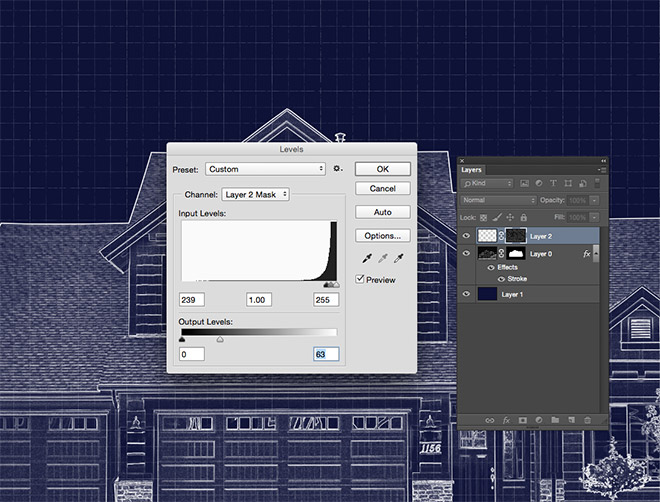

Возьмите инструмент Selection/Выделение и кликните в документе, чтобы выйти из режима редактирования маски. Выберите маску слоя и нажмите CMD/Ctrl+L, чтобы открыть коррекцию Levels/Уровни. Переместите слайдеры как показано на картинке выше.

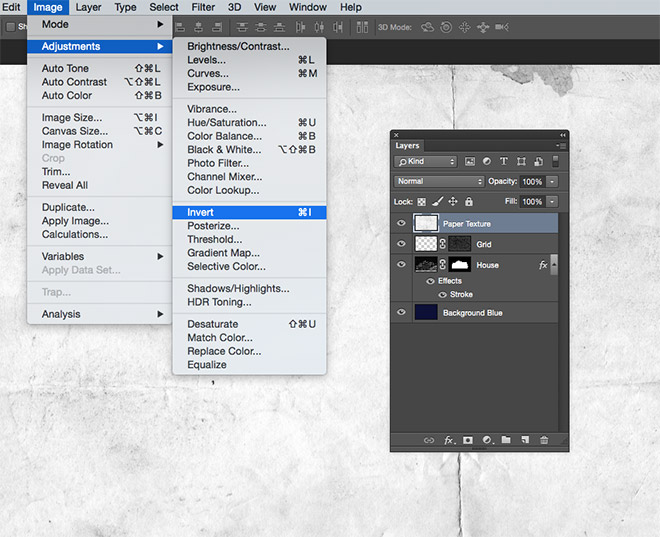

Завершаем нашу работу эффектом старой бумаги. Скачайте одну из них, вставьте в документ, масштабируйте до нужного размера, затем обесцветьте и инвертируйте цвета.

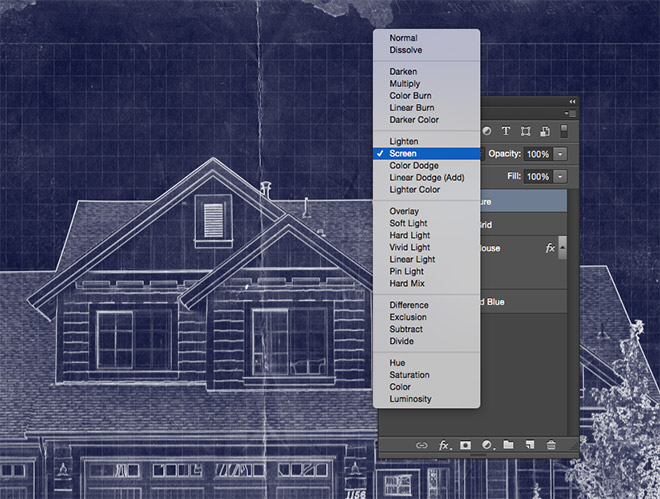

Смените режим наложения слоя с бумагой на Screen/Осветление.

Масштабируем чертеж в Photoshop за секунды (Фотошоп)

Смотреть все картинки

Раньше или позже большинство моделистов приходят к тому, что использование чертежей в работе над моделью становится обязательным этапом. Найти чертежи благодаря интернету сейчас не представляет значительной проблемы, но что с ними делать дальше? Естественно привести к тому масштабу, в котором вы собираете модель.
Но как это сделать, если при таких словах как AutoCAD, Adobe Illustrator и «Векторный редактор» вас прошибает холодный пот? Очень просто, главное чтобы у вас был Photoshop(Фотошоп).

Прежде всего необходимо определить размер исходного файла с чертежом. Самый простой способ — навести на него курсор мыши и подождать пару секунд. (Рис. 1) (На самом деле можно обойтись и без этого, но пусть будет). В данном случае размер изображения 3740 на 2658 точек.

Открывает изображение в фотошопе и находим на нем масштабную линейку (к сожалению не знаю как правильно этот элемент чертежа называется). В данном случае ее длина на чертеже соответствует трем метрам в реале. (Рис. 2)

Выбираем инструмент «прямоугольное выделение» и обводим линейку, стараясь точно попасть на ее начало и конец. (Рис. 3)

Теперь нам нужно определить сколько пикселей в длину эта самая линейка. Проще всего это сделать нажав сочетания клавиш Ctrl-C (копировать) и Ctrl-N (новый документ). По умолчанию фотошоп предлагает нам размер файла под хранящееся в буфере обмена изображение. В данном случае длина масштабной линейки получилась 585 точек. (Рис. 4) Я рекомендую повторить эту операцию несколько раз, и взять среднее получившееся значение, так как от этого этапа зависит точность масштабирования.

Произведем теперь нехитрые математические операции. 3 метрам в 1/72 масштабе будут соответствовать 4,16 см. Делим 585 пикселей на 4,16 и получаем разрешение в 140,4 точек на сантиметр.
Открваем исходный рисунок (если вы его закрыли) и нажимаем сочетания клавиш Ctrl-A (Выделить все) Ctrl-C (Копировать) Ctrl-N (Новый рисунок). Убеждаемся что размеры рисунка составляют 3740 на 2658, устанавливаем разрешение в 140 точек на сантиметр и нажимаем ОК. (Рис. 5)

Дело за малым — Ctrl-V (Вставить) Ctrl-P (Печать). (Я настоятельно рекомендую вам выучить сочетания клавиш для самых распространенных операций в Фотошопе. Проверено — это значительно увеличивает скорость работы.)
Выбираем настройки принтера и печатаем готовый чертеж.
Буду рад, если эта заметка окажется кому-нибудь полезной.

Читать еще:  Как организовать в доме места хранения бытового инвентаря

С уважением
Евгений «von-zibel» Карандашов
