Как сделать из поворотного окна поворотно откидное

Переделка поворотной створки в поворотно-откидную

Иногда возникает необходимость в замене поворотного механизма створки на поворотно-откидной. В основном такую работу заказывают жильцы новостроек. Застройщик, как правило экономит каждую копейку, и поворотно-откидные створки в новых домах редкость. Так же эту работу заказывают люди оправдывающие поговорку: «Скупой платит дважды». При заказе окна они пожалели 300-500 рублей на поворотно-откидной механизм, а через некоторое время, осознав его удобство, готовы заплатить за него гораздо большие деньги. Итак, приступим.

Замену рассмотрим на примере фурнитуры Сатурн (СТН). Для начала надо замерить габариты створки и заказать необходимый комплект фурнитуры с учётом фурнитурного паза, он может быть 9 или 13 мм. Вот необходимый комплект.

Далее демонтируем створку.

И снимаем с неё элементы фурнитуры, которые нам более не нужны. Сначала створочную часть среднего прижима.

Затем верхнюю петлю на створке.

Если есть, не забываем удалить пластиковый блокиратор перевода в откидное положение. На других марках фурнитуры таких не видел, только на СТН.

Снимаем рамную часть среднего прижима.

И верхнюю петлю на раме.

Створка очень широкая, а родную усиленную петлю я в Чебоксарах не нашел. Вместо неё идеально подходит петля Maco. Единственное, придётся пересверлить отверстия по маковскому шаблону.

Устанавливаем новую петлю. Лишнее отверстие в раме позже надо будет залить жидким пластиком.

Начинаем установку элементов фурнитуры на створку. Устанавливаем средний запор.

Укорачиваем до необходимой длины створочную часть ножниц.

И устанавливаем их.

Крепим рамную часть ножниц.

Устанавливаем поворотно-откидную ответную планку.

Дополнительные ответные планки под основной запор.

В моём случае 3 штуки. Их количество зависит от высоты створки.

Всё! Поворотно- откидная створка готова! Осталось только отрегулировать фурнитуру и можно пользоваться.

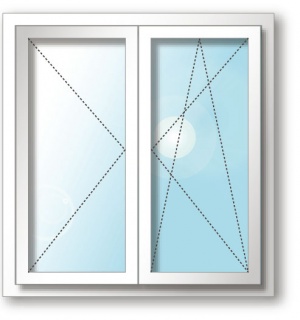

Как переделать поворотное окно в поворотно-откидное

Иногда бывает, что люди заказывают окна с поворотными створками для удешевления общей стоимости заказа, но через некоторое время поразмыслив и поэксплуатировав такие окна понимают, что им необходимы поворотно-откидные створки. Если Вы решили самостоятельно заменить поворотную фурнитуру на поворотно-откидную, то необходимо знать:

Читать еще:  Как сделать лизуна стася

  • название производителя оконной фурнитуры, чтобы приобрести только недостающие комплектующие (поворотно-откидной запор, угловой переключатель, поворотно-откидные ножницы, средние запоры, шпингалет и т.д.), тогда как нижняя петлевая группа и верхняя петля на раме останутся прежними и отпадет необходимость устанавливать новые петли по специальным шаблонам;
  • название профиля и размеры створки по фальцу створки – ширина и высота, т.к. ряд элементов оконной фурнитуры зависит от этих значений;

После того, как Вы приобретете комплектующие для самостоятельной переделки окна, необходимо будет в закрытом положении поворотного окна снять декоративную накладку верхней петли на раме, вынуть штифт из верхней петлевой группы путем надавливания на него сверху и вытягиванием штифта снизу например пассатижами. Если на вашей створке установлен накладной средний прижим, то необходимо будет также снять и с него декоративную накладку и открутить крепеж с рамной части. После этого необходимо перевести ручку в положение открыто, придерживая створку рукой во избежание вываливания от порыва ветра или под собственным весом.

Сняв створку необходимо открутить оконную ручку, положить створку на стол наружной стороной кверху и открутить все элементы на створке за исключением нижней петли на створке. Далее согласно монтажной инструкции (можно получить у продавца фурнитуры) прикрутить в определенной последовательности фурнитуру. Во время установки фурнитуры понадобится обрезать поворотно-откидной запор и поворотно-откидные ножницы под размер окна, это можно будет сделать путем спиливания ножовкой по металлу или УШМ. При закручивании саморезов в профиль ПВХ желательно на шуруповерте установить минимальную силу затягивания во избежание прокручивания самореза в профиле. Саморезы необходимо использовать размером 3,9х25 или 4х25. При установке фурнитуры на створку убедитесь, что все элементы фурнитуры у Вас находятся в своем среднем (центральном) положении, т.к. от этого будет зависеть работоспособность фурнитуры.

После навешивания створки на раму необходимо прикрутить ответные части на раму. При повороте ручки из среднего положения в закрыто цапфы на фурнитуре движутся: для правой створки — по часовой стрелке (вид изнутри), для левой створки — против часовой стрелки (вид также изнутри). Отмечаем на створке карандашом положение цапфы в закрытом положении (все цапфы), потом притворяем створку и переносим метки на раму, теперь будет понятно, куда прикручивать ответные планки.

Читать еще:  Как сделать ставку на фонбет с телефона

Помните

что чрезмерного усилия на ручку при запирании створки не должно быть, иначе фурнитура быстро выйдет из строя или сломается сама оконная ручка. Если наблюдается большое усилие, то необходимо отрегулировать прижим (обычно на самих цапфах) путем поворота эксцентрика шестигранным ключом на 4 мм, пассатижами в случае плоских цапф или если производитель это предусмотрел – обычной фигурной отверткой.

Как быстро сделать из поворотного окна поворотно-откидное?

В пластиковых окнах можно сделать из поворотной створки поворотно-откидную без особых проблем. Предположим, вы ставили окна несколько лет назад и решили в силу определенных причин не ставить откидной механизм на створке. Но при использовании окон вам стало не доставать этой опции. Не обязательно менять окно целиком, в уже установленное окно можно поставить недостающую фурнитуру без демонтажа и порчи отделки.

Для этого вам не понадобится много сил и времени. Также нет необходимости целый день отмывать комнату, как при полной замене окон, а качество модернизированной створки, не будет ничем уступать новой. Следует заранее подготовить окно к переделыванию фурнитуры, для этого нужно убрать все с подоконника, чтобы цветы и прочие вещи не мешали открытию створки.

Створку придется снимать с петель, если вы будете работать сами, то по времени это займет от двух часов и более, опытному мастеру для этого потребуется около получаса. Так что зимой эту процедуру стоит доверить проверенному специалисту, чтобы не выморозить помещение.

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. Что следует сделать в первую очередь, измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

С чего начать?

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. В первую очередь, нужно измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

    Необходимо снять створку с верхней петли, для этого снимаем накладки, вынимаем штифт и снимаем створку. Если штифт не выходит, такое бывает часто, стоит смазать петлю жидкостью WD-40 или чем- то подобным, аккуратно его выбить, чтобы не повредить откосы и само окно.

Читать еще:  Как сделать компьютер из бумаги для кукол

Затем снимаем ручку со створки и откручиваем старую фурнитуру, основной запор и верхнюю петлю, как на створке, так и на раме, а также средний прижим. Снимать нижние петли в принципе не обязательно, можно оставить старые. Если вы хотите заменить все полностью, тогда откручиваем и их. Для этого можно использовать шуруповерт или крестовую отвертку.

Далее устанавливаем угловые переключатели, отрезаем по размеру основной запор и ножницы на створке и прикручиваем их. Нужно использовать не длинные шурупы, чтобы ни испортить стеклопакет, подберите их в соответствии со старым крепежом, который вы откручивали ранее. После ставим средний запор, подбирая его исходя из высоты створки, надеваем ножницы на раме и все, на этом работа со створкой закончена.

Теперь по шаблону, если его нет, то размечаем отверстия на раме окна вручную, предварительно изучив технический каталог фурнитуры. Просверливаем шесть отверстий сверлом по металлу (3 мм) и прикручиваем ее. Нужно как можно точнее разметить отверстия, ошибка крайне нежелательна, потом крайне сложно, а порой невозможно правильно отрегулировать створку. Для разметки используйте штангель-циркуль, но лучше купите шаблон у поставщика фурнитуры.

Это касается владельцев других марок фурнитуры, если у вас до замены стояла Roto, то менять верхнюю петлю нет необходимости.

  • Настало время надеть створку и расставить ответные планки. Планки надо расставлять ближе к цапфам, что бы прижим был не слабым и не слишком сильным. Если при закрытии створки ручка поворачивается с трудом, то можно путем регулирования цапф или перекручиванием ответных планок, добиться нормальной работы фурнитуры и исключить продувания из-под уплотнительной резины.
  • Ну, вот в принципе и все, при желании и определенных знаниях в этой работе как в любой другой, нет ни чего сложного. Вы можете сэкономить, не прибегая к помощи специалиста. Но если вы не уверены в своем опыте, то экономия может выйти боком и в результате вы переплатите, а может и сделаете не возможным дальнейший ремонт окна.
